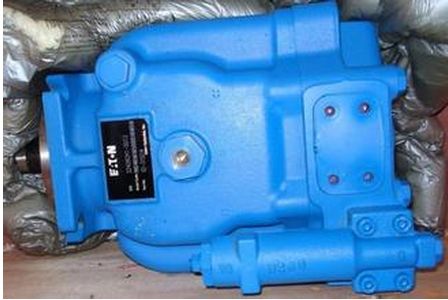

威格士 VICKERS齒輪泵 昆山德益恩機電設備有限公司http://hyford-filling.com.cn專業代理 的概念是很簡單的，即它的最基本方法就是兩個尺度相同的齒輪在一個緊密合作的殼體內彼此嚙合旋轉，這個殼體的內部相似“8”字形，兩個齒輪裝在里邊，齒輪的外徑及兩邊與殼體緊密合作。來自于擠出機的物料在吸進口進入兩個齒輪中心，并充溢這一空間，跟著齒的旋轉沿殼體運動，最終在兩齒嚙合時排出。
在術語上講，威格士 VICKERS 齒輪泵也叫正排量設備，即像一個缸筒內的活塞，當一個齒進入另一個齒的流體空間時，液體就被機械性地?cái)D排出來。因?yàn)橐后w是不行緊縮的，所以液體和齒就不能在同一時刻占有同一空間，這樣，液體就被掃除了。因?yàn)辇X的不斷嚙合，這一現象就連續在發生，因此也就在泵的出口供給了一個連續掃除量，泵每轉一轉，排出的量是相同的。跟著驅動軸的不間斷地旋轉，泵也就不間斷地排出流體。VICKERS葉片泵 的流量直接與泵的轉速有關。
實際上，在泵內有很少數的流體丟失，這使泵的作業功率不能到達100%，因?yàn)檫@些流體被用來光滑軸承及齒輪兩邊，而泵體也絕不行能無空隙合作，故不能使流體100%地從出口排出，所以少數的流體丟失是必定的。可是泵仍是能夠良好地作業，對大多數擠出物料來說，仍能夠到達93%～98%的功率。
關于粘度或密度在工藝中有改動的流體，這種泵不會遭到太多影響。假如有一個阻尼器，比如在排出口側放一個濾網或一個約束器，泵則會推進流體經過它們。假如這個阻尼器在作業中改動，亦即假如濾網變臟、阻塞了，或約束器的背壓升高了，則泵仍將堅持恒定的流量，直至到達設備中最弱的部件的機械極限(一般裝有一個扭矩約束器)。
關于一臺泵的轉速，實際上是有約束的，這首要取決于工藝流體，假如傳送的是油類，泵則能以很高的速度滾動，但當流體是一種高粘度的聚合物熔體時，這種約束就會大幅度下降。
推進高粘流體進入吸進口一側的兩齒空間是非常重要的，假如這一空間沒有填充溢，則泵就不能排出精確的流量，所以PV值(壓力×流速)也是別的一個約束要素，并且是一個工藝變量。因?yàn)檫@些約束，齒輪泵制作商將供給一系列產品，即不同的標準及排量(每轉一周所排出的量)。這些泵將與詳細的運用工藝相合作，以使體系才能及價格到達最優。
威格士葉片泵的齒輪與軸共為一體，選用通體淬硬工藝，可獲得更長的作業壽數?！癉”型軸承結合了強制光滑機理，使聚合物經軸承外表，并返回到泵的進口側，以確保旋轉軸的有用光滑。這一特性減少了聚合物滯留并降解的可能性。精細加工的泵體可使“D”型軸承與齒輪軸精確合作，確保齒輪軸不偏疼，以防齒輪磨損。Parkool密封結構與聚四氟唇型密封一起構成水冷密封。這種密封實際上并不觸摸軸的外表，它的密封原理是將聚合物冷卻到半熔融狀態而形成自密封。也能夠選用Rheoseal密封，它在軸封內表上加工有反向螺旋槽，可使聚合物被反壓回到進口。為便于裝置，制作商規劃了一個環形螺栓裝置面，以使與其它設備的法蘭裝置相合作，這使得筒形法蘭的制作更容易。
威格士VICKERS齒輪泵帶有與泵的標準相匹配的加熱元件，可供用戶選配，這可確?？焖偌訙匚臒崃坎倏?。與泵體內加熱方法不同，這些元件的損壞只限于一個板子上，與整個泵無關。
伊頓威格士VICKERS齒輪泵結構特色
（1）結構簡單，價格便宜；
（2）作業要求低，運用廣泛；
（3）端蓋和齒輪的各個齒間槽組成了許多固定的密封作業腔，只能用作定量泵。
齒輪選用具有國際九十年代先進水平的新技術--雙圓弧正弦曲線齒型圓弧。它與漸開線齒輪相比，最杰出的長處是齒輪嚙合進程中齒廓面沒有相對滑動，所以齒面無磨損、作業平衡、無困液現象，噪聲低、壽數長、功率高。該泵脫節傳統規劃的捆綁，使得齒輪泵在規劃、出產和運用進步入了一個新的領域。
VICKERS 齒輪泵設有差壓式安全閥作為超載保護，安全閥全回流壓力為泵額外排出壓力1.5倍。也可在答應排出壓力范圍內依據實際需求另行調整?？墒谴税踩y不能作減壓閥長時刻作業，需求時可在管路上另行裝置。
該泵軸端密封規劃為兩種方法，一種是機械密封，另一種是填料密封，可依據詳細運用情況和用戶要求斷定。
VICKERS 齒輪泵作業特色
VICKERS 齒輪泵長處：結構簡單緊湊、體積小、質量輕、工藝性好、價格便宜、自吸力強、對油液污染不靈敏、轉速范圍大、能耐沖擊性負載，保護方便、作業牢靠。
VICKERS 齒輪泵缺陷：徑向力不平衡、活動脈動大、噪聲大、功率低，零件的互換性差，磨損后不易修正，不能做變量泵用。
VICKERS 齒輪泵困油現象原因：液壓油在漸開線齒輪泵作業進程中，因齒輪相交處的關閉體積隨時刻改動，常有一部分的液壓油被密封在齒間，如圖所示，稱為困油現象，因液壓油不行緊縮將使外接齒輪發生極大的振動和噪聲，影響體系正常作業。
VICKERS 齒輪泵困油現象辦法：在前后蓋板或起浮軸套上開卸荷槽開設卸荷槽的準則：兩槽距離為最小閉死容積，而使閉死容積由大變小時與壓油腔相通，閉死容積由小變大時與吸油腔相通。
卸荷槽走漏現象VICKERS 齒輪泵的走漏較大，外嚙合齒輪作業時走漏途徑有以下三點：一為齒輪頂隙，其次為測隙，第三為嚙合空隙。其間端面?zhèn)认蹲呗┹^大，占總走漏量的80%-85%，當壓力添加時，前者不會改動，但后者撓度大增，此為外嚙合齒輪泵走漏最首要的原因，容積功率較低，故不適合用作高壓泵。
VICKERS齒輪泵漏油解決方法：端面空隙補償選用靜壓平衡辦法，在齒輪和蓋板之間添加一個補償零件，如起浮軸套、起浮側板。起浮側板
受力不均衡現象右側是壓油腔，左側是吸油腔，兩腔的壓力是不平衡的；別的壓油腔因齒頂走漏，其壓力為遞減。兩不均衡壓力作用于齒輪和軸一徑向不平衡壓力，油壓越高，該力越大，加快軸承磨損，下降軸承壽數，使軸彎曲，加大齒頂與軸孔磨損。
防止辦法：選用壓力平衡槽或縮小壓油腔。
